产品名称：刷卡通道控制板 级联通道专用

产品型号：BJXT-TDKZB

外形尺寸：160x114x23mm

电源：DC  12V

防尘防水等级：IP00不防水

产品功能：

◆ 用于近距离刷卡通道联网

◆ 具有2路语音提醒功能（可选，语音大小可调）

◆ 可外接2只韦根读头，兼容W26/W34格式（拨码切换）

◆ 具有2路光耦输出开合闸信号端子

◆ 可外接2路红绿箭头指示灯

◆ 具有2路外接红外判断进出功能（用于无障碍通道）

◆ 对上位机的RS485通讯波特率可定制（标配57600bps）

◆ 上位机可以接采集器、计算机用户软件等

产品特点：

◆ 稳定、可靠、读卡准确、接线简单灵活

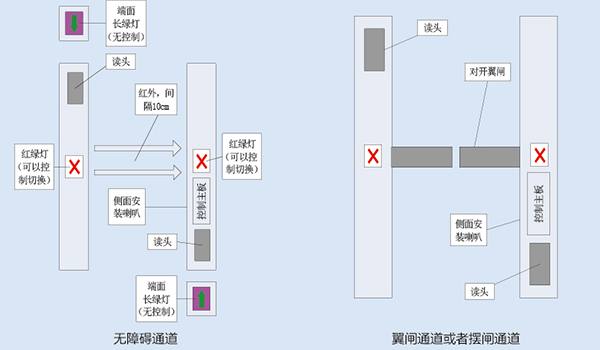

内置本控制板的刷卡通道示意图：

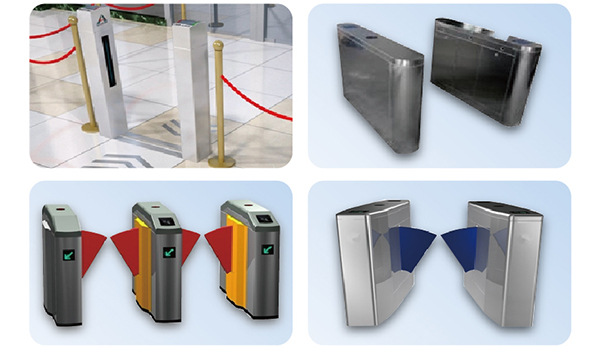

刷卡通道外观：

注：拨号说明：左边第一位是表示W26和W34的切换，在下边为0是W26，在上边为1是W34，第二位和第三位为设置工作类型，如果为00则为接计算机类型（有轮询），如果为01则为接采集器类型，如果为10则为9600bps接计算机类型（无轮询，只是发卡号），第4,5,6,7,8为读头编号位。

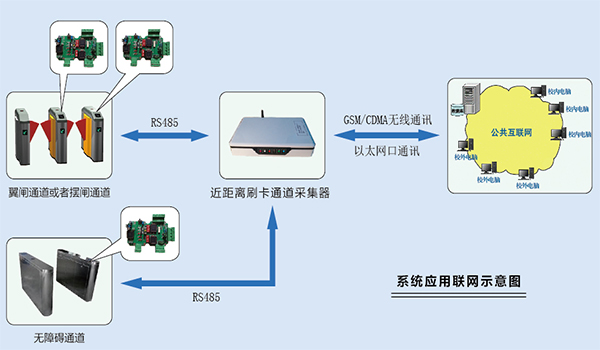

系统应用联网图：
